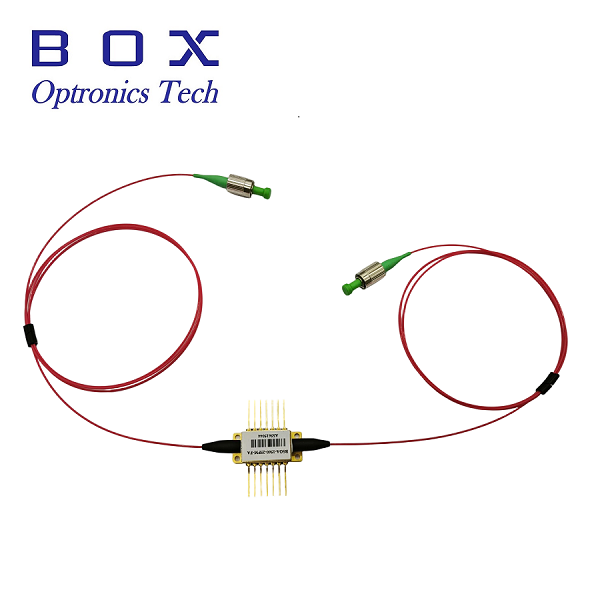

Полупроводниковый оптический усилитель с коэффициентом усиления малого сигнала 25 дБ, длина волны 1560 нм.
Серия полупроводниковых оптических усилителей (SOA) в основном используется для усиления оптических сигналов и позволяет значительно увеличить выходную оптическую мощность. Эти изделия отличаются высоким коэффициентом усиления, низким энергопотреблением и сохранением поляризации, а также полностью технологичны и выпускаются с использованием отечественных технологий.

Имя файла: Формат: Размер:

Обратная связь
1. Характеристики:
Блокирующий затвор или модуляция в C-диапазоне 40G и 100G

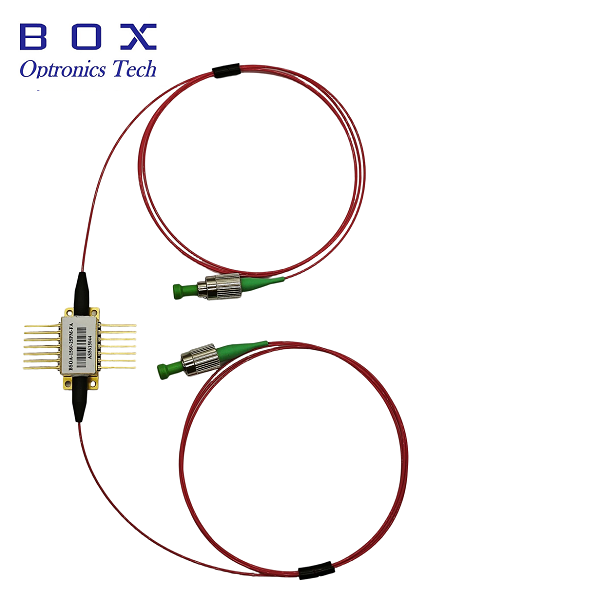

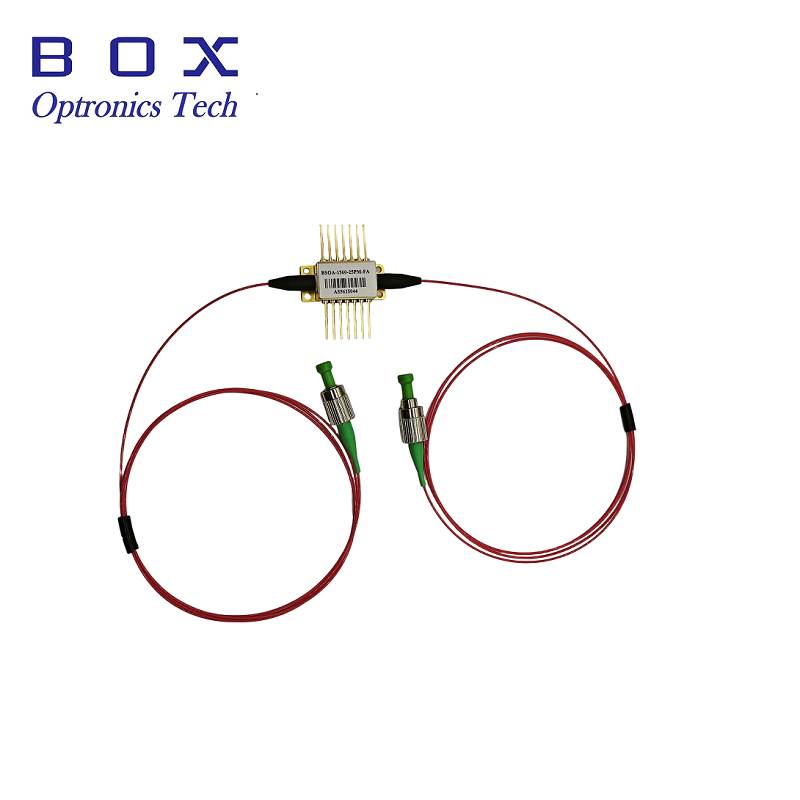

14-контактный корпус типа «бабочка»
Низкий коэффициент шума и низкая зависимость от поляризации
Волокно SMF-28e с разъемом FC/APC
Волокно SMF-28e с разъемом FC/APC
2. Применение:
Компенсация потерь в волоконно-оптических соединениях и коммутаторах
Волоконно-оптические сети WDM
Лазер MOPA (Master Oscillator Power Amplifier)1. Merkmale:
40G- und 100G-C-Band-Sperrverschluss oder Modulation
14-PIN-Butterfly-Gehäuse
Niedriges Rauschmaß und geringe Polarisationsabhängigkeit
SMF-28e-Faser mit FC/APC-Stecker
2. Anwendungen:
Verlustkompensation für Glasfaserverbindungen und -schalter
WDM-Glasfasernetze
MOPA-Laser (Master-Oszillator-Leistungsverstärker)

3.Электрооптические характеристики:

Параметр

Символ

Условие

Мин.

Тип.

Макс.

Единица измерения

Рабочая длина волны

lPEAK

25℃, PIN=0dBm

-

1560

-

nm

-3 дБ Коэффициент усиления Полоса пропускания

Δl

PIN=0dBm

-

120

-

nm

Насыщение Оптическая мощность



PMAX

IF=300mA,

PIN=5dBm@1550nm

-

13

-

dBm

Усиление малого сигнала

SSG

IF=300mA,

PIN=-25dBm@1550nm

25

30

-

dB

Усиление, зависящее от поляризации

PDG

25℃, IF=300mA

-

6

-

dB

Коэффициент шума

NF

25℃, IF=300mA, PIN=-10dBm

-

7

-

dB
